Q-Kal
Das Q-Kal-Projekt wurde in Zusammenarbeit mit Mitarbeitern der Firma
Robert Bosch GmbH entwickelt.
|
Für den Bereich Qualitätssicherung des Unternehmens Robert Bosch GmbH wurde
eine Auswahlsoftware für Kalibrierdüsen, sog. Durchflussnormale
entwickelt. Die Auswahlsoftware ermöglicht das schnelle Bestimmen
von Durchflussnormalen für vorgegebene Bedingungen wie Eingangs-,
Ausgangs- und Bezugsdruck sowie Eingangs- und Bezugstemperatur
und den Wunschdurchfluß.
Die Parameter für das Durchflussnormal lassen
sich in allen gängigen Einheiten eingeben.

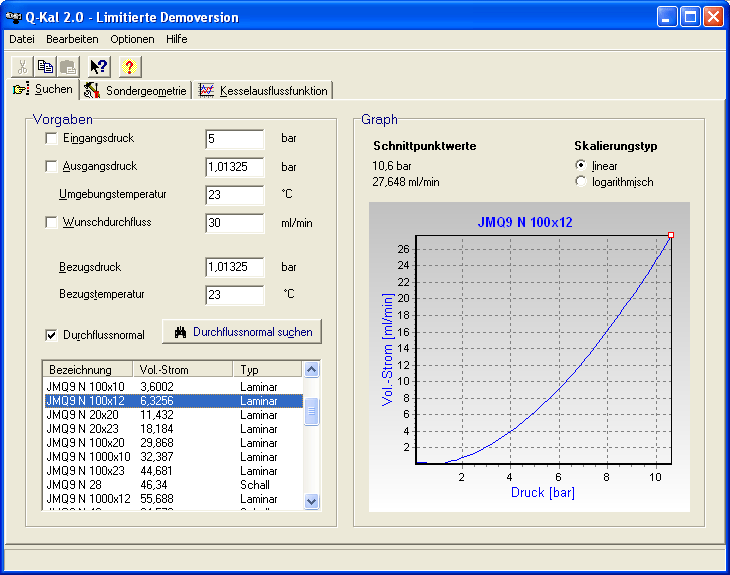

Gleichzeitig werden die Kennlinien der
Durchflussnormale dargestellt. Zusätzlich
können Sondergeometrien berechnet werden.
Diese können temporär in die Liste
der Standard-Durchflussnormale eingefügt
werden.
Für die Berechnungen instationäre Strömung wurde eine
Kesselausflussfunktion integriert.
Es werden iterativ sowohl der Druckabfall zu
einer bekannten Druckabfalldauer als auch
die Druckabfalldauer zu einem bekannten
Druckabfall berechnet. Im Bereich Graph wird
die Kennlinie des ausgewählten Durchflussnormales
als Funktion des Kesseldruckes über der Zeit dargestellt.
|
